Nº 10138 para DYNAPAC (Cód. EZ 50)
Nº 11028 para DYNAPC, KLIA y HUBER WABCO
Nº 11000 para BOMAG y varios. (Cód. EZ 70)
Nº 6881 para varios (Cód. EZ 95)
Nº 10402 para varios (Cód. EZ 115)
DESCRIPCIÓN:
Piezas de goma y tela, presentan 12 orificios pasantes alrededor de sus diámetros exterior é interior.

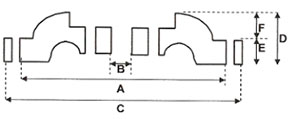

VISTA DE CORTE TRANSVERSAL:
A: Distancia entre centro de orificios perimetrales.
B: Diámetro interior.
C: Diámetro exterior.
D: Altura total.
E y F: Alturas parciales.
| CUADRO DE MEDIDAS (en mm.) | ||||||
|---|---|---|---|---|---|---|
| Nº de pieza | A | B | C | D | E | F |
| 10138 | 186 | 82 | 205 | 31 | 13 | 18 |
| 11028 | 223 | 95 | 239 | 40 | 13 | 27 |
| 6881 | 240 | 140 | 335 | 47 | 22 | 34 |
| 11000 | 260 | 107 | 276 | 40 | 15 | 25 |
| 10402 | 286 | 165 | 392 | 58 | 23 | 35 |
